COMBO AV EX+とCPシステム1の組み合わせだと、映像が乱れることが多く、満足にプレイできない事が多いです。
映像の3秒目に画面が数秒間何も映らなくなっている。9秒目に映像の乱れがある。
最初は基板側に原因があるのかなと思っていたのですが、COMBO AV EX+側に原因があるようです。
目次
原因
CPシステム２やコナミの基板などは、問題なく映像が出力されているのですが、なぜかCPシステム１はダメです。
解決方法
GBS-8220はCOMBO AV EX+に内蔵されているので、基板からの映像出力を分配して、別のアップスキャンコンバーターに接続するようにします。
基板からの映像出力を分配
基板からのRGB映像信号を分配します。

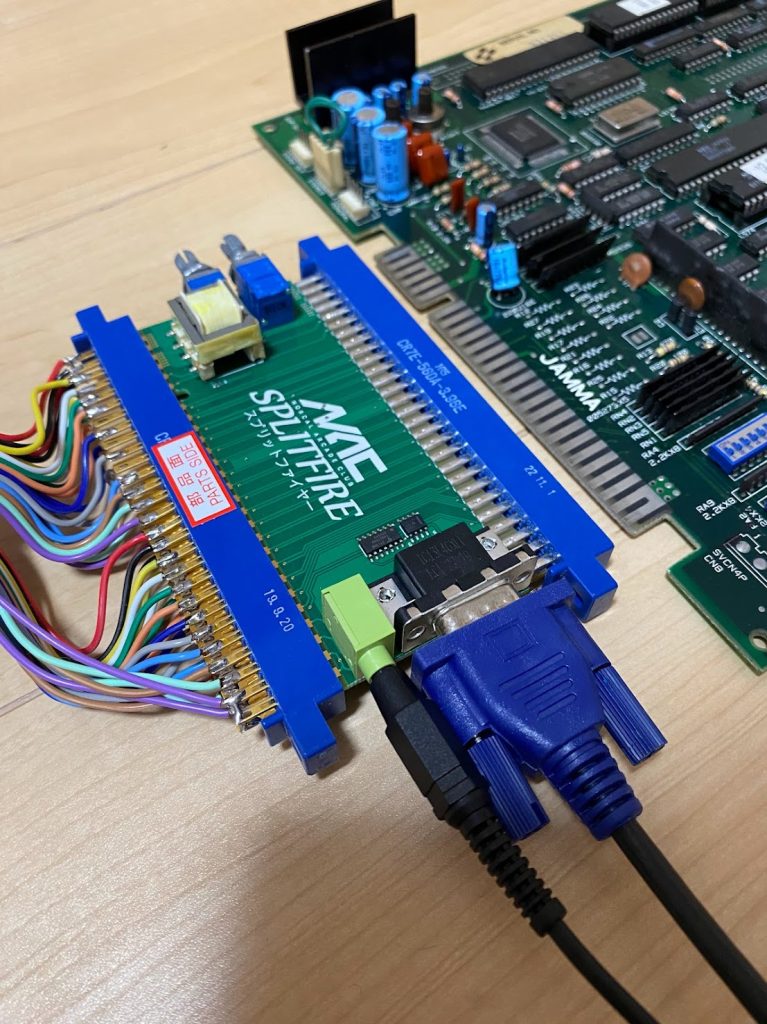

基板とハーネスの間にあるのがそれです。ここから、VGAケーブルと音声ケーブルを差し込んで、分配しています。
アップスキャンコンバーター
OSSCを使いました。
スプリットファイヤからのVGAと音声ケーブルを入力で受け取り、最下部のHDMIケーブルへ出力しています。
ポチップ
検証結果
- 映像の乱れが解消された
- 画質の向上が見られた（ドットがくっきり表示される）
- 画面サイズが固定されて、GBS-8220で行っていた基板単位での画面サイズ調整が不要となる
- 走査線エフェクトがあるので、アーケード環境の雰囲気が出せる
OSSCを使うことで、かなり快適な環境になります。
映像の乱れに困っていたら、OSSCを検討してみることをオススメします。
